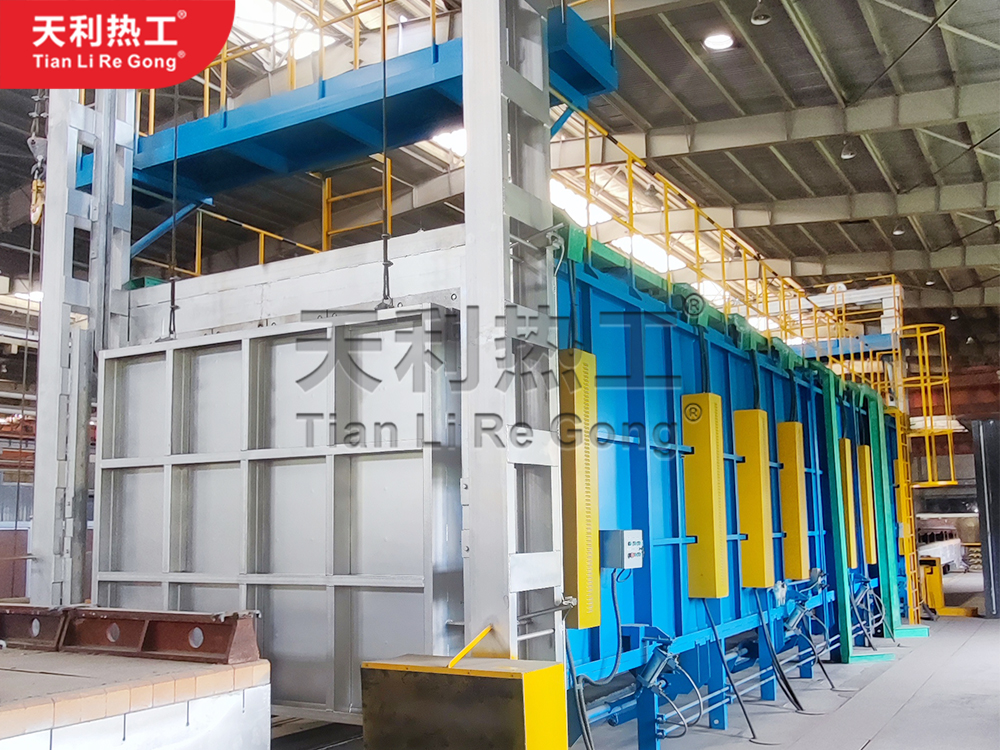

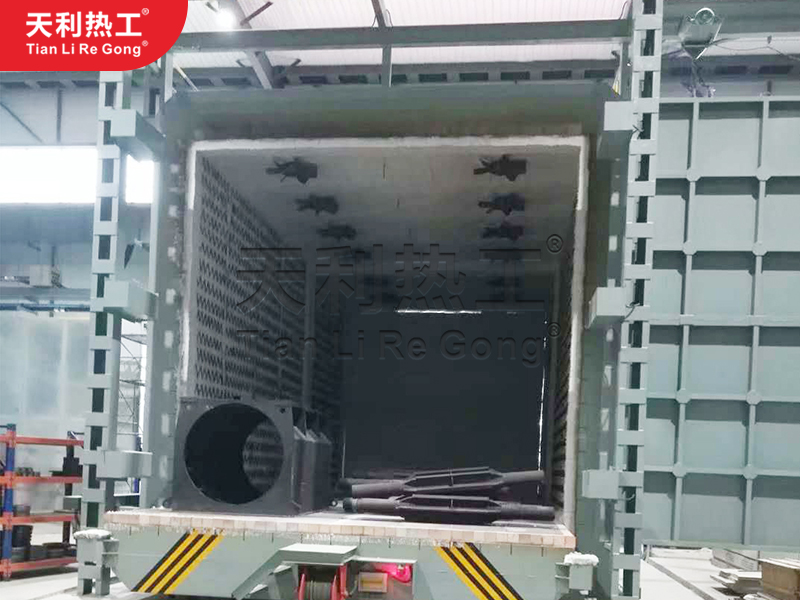

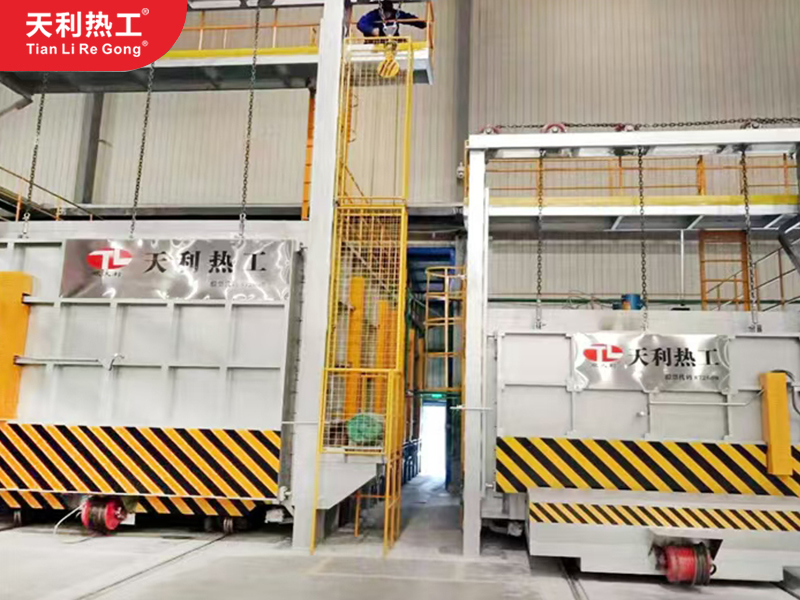

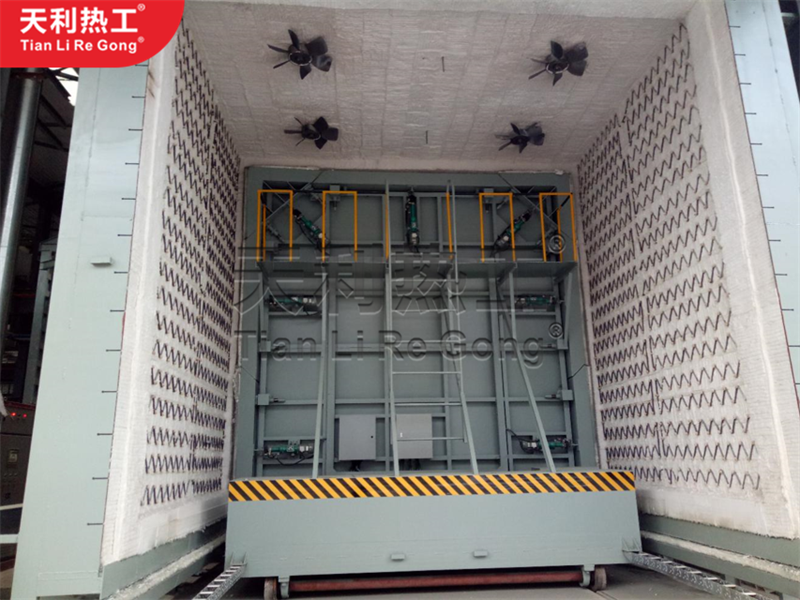

大型臺車式電阻爐
所屬類別：臺車式電阻爐
產品用途
大型臺車式電阻爐
一、設備簡述
臺車式電阻爐為周期式熱處理設備，z高使用溫度不低于 1100℃，主要用于工件熱處理，與控制系統配合使用，可實現自動控制設備的加熱溫度和爐溫均勻性。
設備用途：本型爐系周期作業式電阻爐，主要用于 500-1050℃溫度 范圍內進行鍛件加熱熱處理工藝。
二、主要技術參數
有效尺寸 | 9000×4000×1500mm（長×寬×高） |
額定電壓 | AC380V 50Hz |
z高使用溫度 | 1100℃ |
爐溫均勻性 | ≤±5℃ |
z大裝載量 | ≥100T（不含墊鐵15T） |
空爐升溫時間 | 800℃≤2.5h（可控） |
滿載升溫速率 | ≥90℃/h |
爐冷速率 | ≤30℃/h，勻速冷卻，控溫電偶溫差≤20℃ |
額定功率 | 2100KW（智能可調、可控硅控制） |
控溫區 | 10區 |
加熱元件 | 0Cr27Al7Mo2 |
爐壁溫升 | 爐體外壁≤40℃；爐底、爐頂≤40℃ |
控溫精度 | ±1℃ |
控溫方式 | 智能PID溫控儀表 |
溫度記錄 | 混合記錄儀 |
熱電偶及補償導線 | S分度雙芯 |
臺車行走 | 20m/min，變頻調速，緩起緩?fù)?/span> |
爐門升降 | 電機+擺線針輪減速機+鏈輪+鏈條+配重 |
爐門提升速度 | ＞20m/min變頻減速 |
爐門壓緊 | 氣缸壓緊 |
爐襯形式 | 含鋯纖維模塊 |
儀表精度 | 0.1 級 |
設備測溫驗收標準 | AMS2750E、XPS22011E、WHGW-JS-01B |
三、設備組成

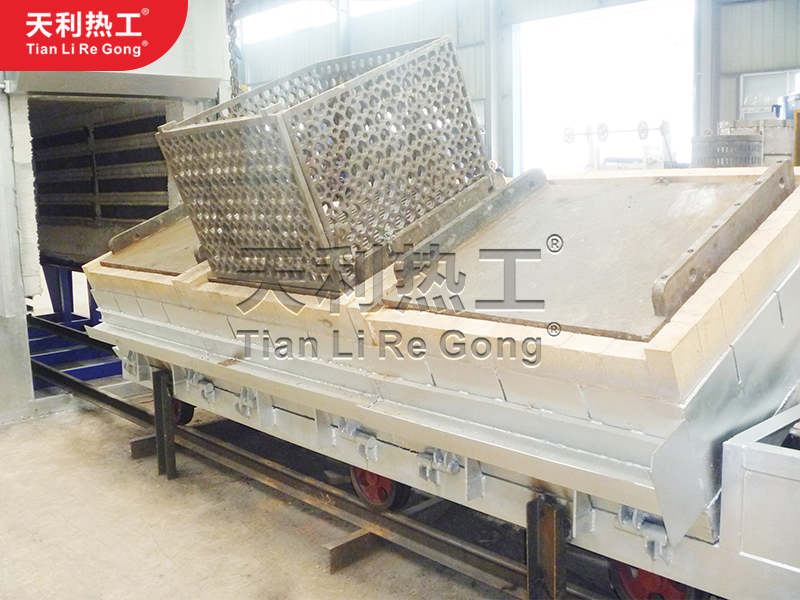

本臺車式熱處理爐主要由爐體、爐襯、爐門及爐門升降機構、臺車及臺車行走機構、加熱元件、降溫系統、電氣控制系統部分組成。

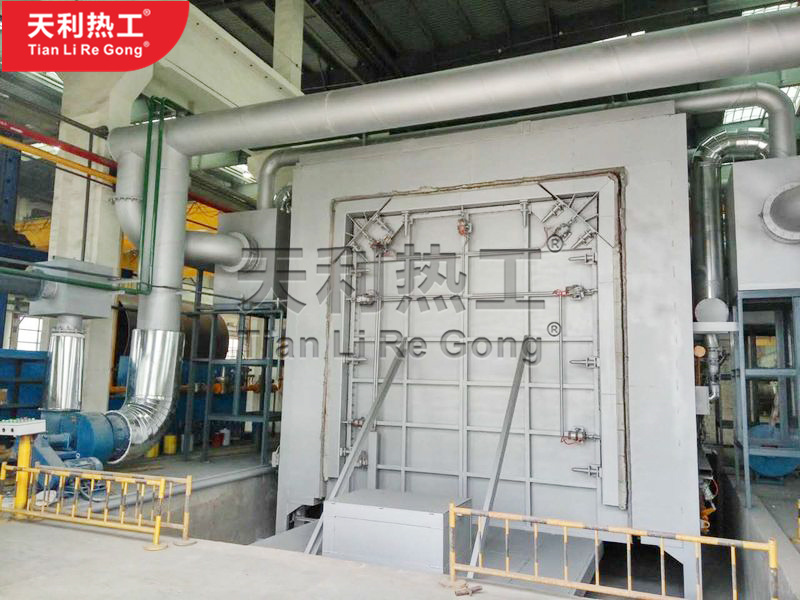

四、降溫系統
降溫系統由排煙管路、進風管路、控制系統等組成。以達到“≤30℃ /h，勻速冷卻，控溫電偶溫差≤20℃”的要求。
1、排煙管路布置在爐頂部，每個分排煙管路上各安裝一套氣動閘閥。
熱電偶信號上傳給溫控儀表，儀表報警點輸出信號控制氣缸，氣缸驅動閘 閥達到控制降溫速度的目的，同時信號給變頻器，改變風機的風量。熱量 經管道收集后排出車間。
2、風機由變頻器控制，由爐底兩側向爐內吹冷空氣。
3、此系統結構簡單，安全可靠，只需啟動降溫系統，不用人工干預。
